云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细(四)

『北京联盟摘要_ 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细(四)』与芯卓UC2603搭配的9115芯片。 文章图片 USB-A2口输出VBUS开关,丝印8205A。 文章图片 USB-A3口协议芯片,芯卓微UC2603。 文章图片 9115芯片。 文章图片 USB-A3口输出VBUS开关,丝印8205A。 文章图片 USB-A母座特写...



与芯卓UC2603搭配的9115芯片。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

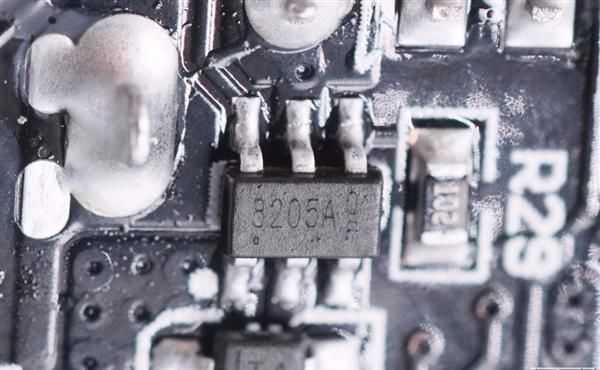

USB-A2口输出VBUS开关,丝印8205A。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

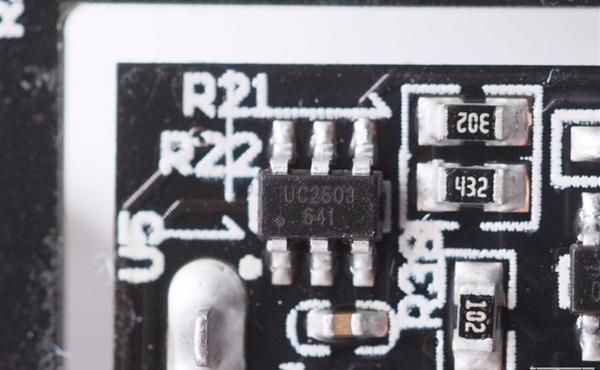

USB-A3口协议芯片,芯卓微UC2603。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

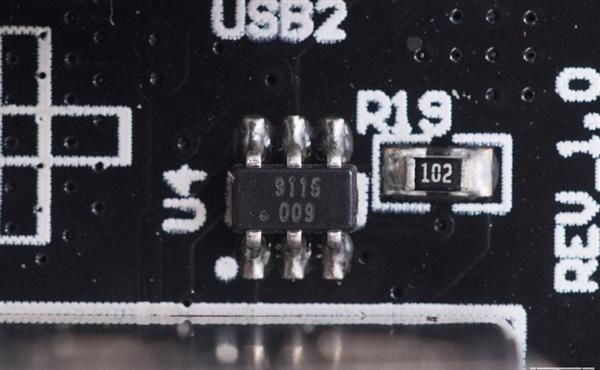

9115芯片。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

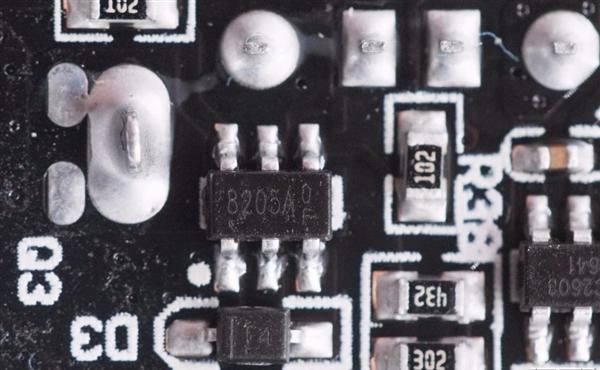

USB-A3口输出VBUS开关,丝印8205A。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

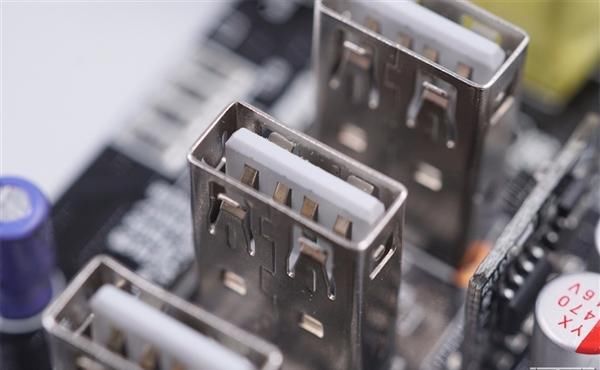

USB-A母座特写,三个均垂直焊接在主控PCB板上。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

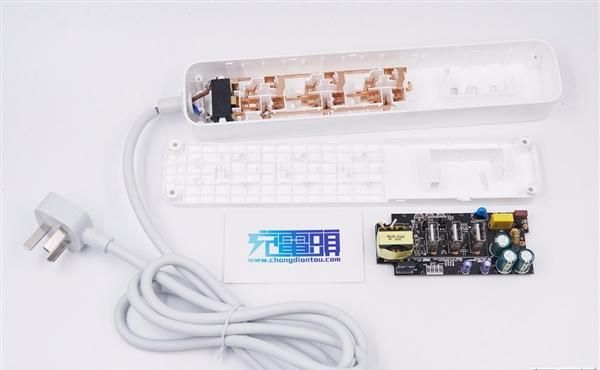

全部拆解完毕,来张全家福。
充电头网拆解总结
充电头网通过拆解了解到,米家这款延长线插座充电器部分整体电路采用开关电源和协议握手三路输出架构。开关电源部分的高压侧由昂宝PWM控制器控制士兰微MOS,低压侧选用茂睿芯同步整流控制器搭配锐骏MOS管,由协议芯片控制输出电压。当多路同时输出时,会由一颗IC进行调控,降为5V输出。此外,这款产品采用了云星电子的全套电容滤波,保证了稳定的输出性能。
米家这款延长线插线板全长1.8m,足够应付生活中各种使用场景。机身长条状设计不占用桌面空间,产品配备了3个3+2插孔和3个USB-A接口,并且AC插孔全部带有安全门,家居使用更加安全,最大承载功率2500W,满足大部分居家办公日常所需。三个USB-A接口支持最大27W快充输出,可满足手机日常充电。
文章出处:充电头网
