云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细(三)

『北京联盟摘要_ 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细(三)』PWM主控芯片采用昂宝OB2362。 文章图片 昂宝OB2362规格资料。充电头网了解到,采用该芯片的产品还有京东京造18W USB PD充电器、京东京造双口30W快充充电器TC-026、mophie无线充+充电宝+充电器三合一等产品。 文章图...



PWM主控芯片采用昂宝OB2362。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

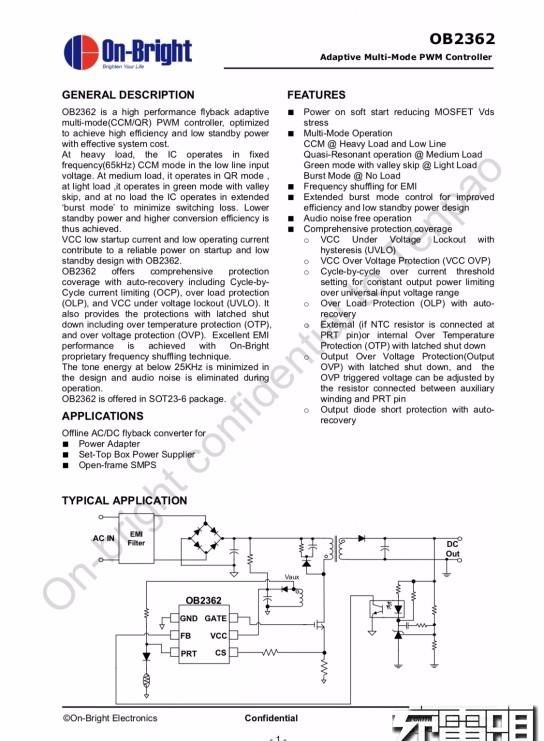

昂宝OB2362规格资料。充电头网了解到,采用该芯片的产品还有京东京造18W USB PD充电器、京东京造双口30W快充充电器TC-026、mophie无线充+充电宝+充电器三合一等产品。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

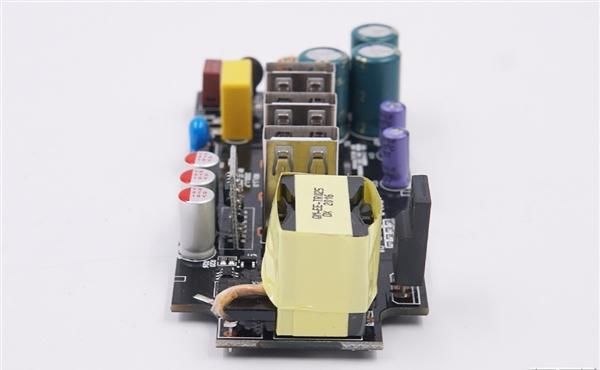

PCB板另一端设有初级开关MOS、变压器、初级控制器和同步整流MOS。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片
初级开关MOS采用士兰微SVF12N65F,NMOS,规格为12A、650V。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

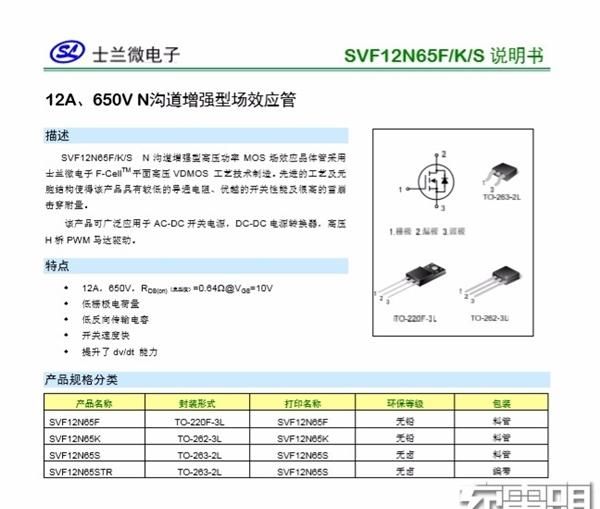

SVF12N65F详细资料。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

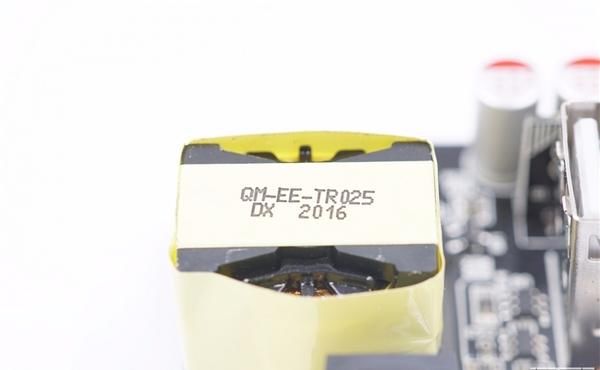

变压器使用绝缘胶带包裹,顶部喷码有信息。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

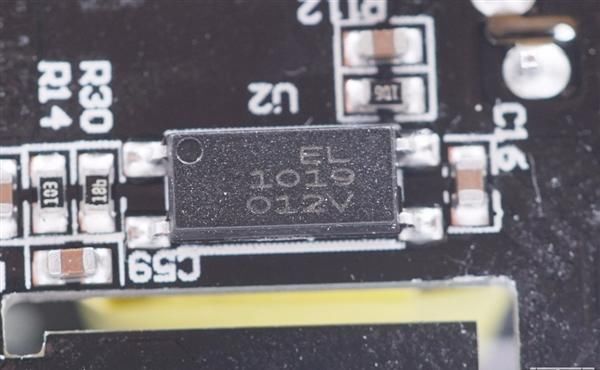

亿光 EL1019光耦,横跨在初级和次级之间,用于初级次级通信,反馈调节输出电压。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

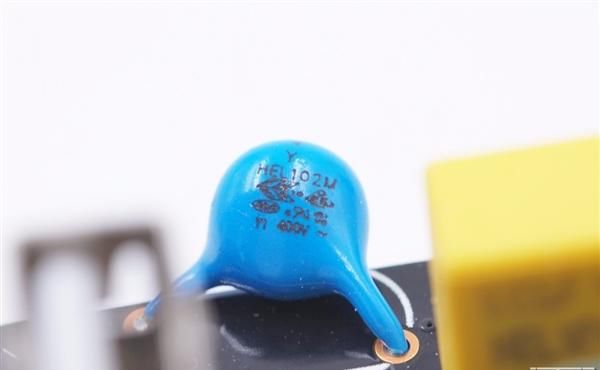

蓝色Y电容横跨在初级次级之间,用于输出抗干扰。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

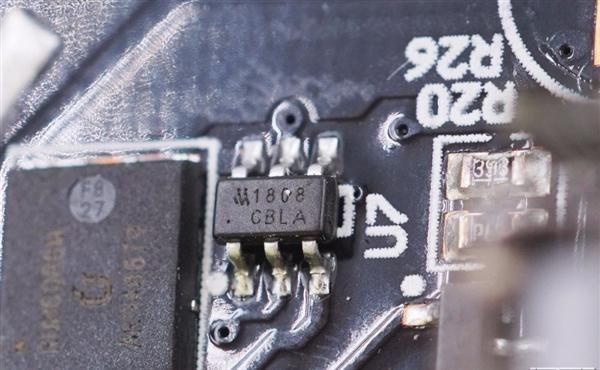

次级同步整流控制器,丝印1808 CBLA,实际是茂睿芯的MK1808。MK1808是紧凑的适用于反激拓扑的同步整流控制器,它兼容CCM,DCM,以及 QR 工作模式。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

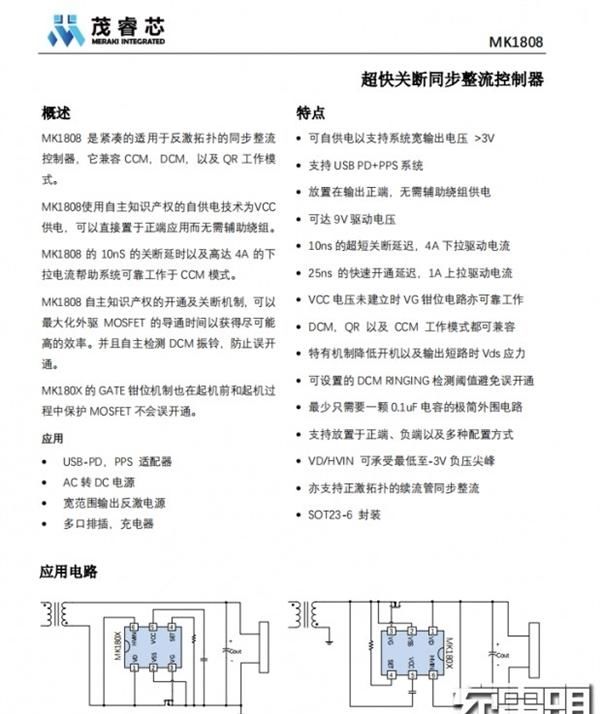

茂睿芯MK1808可以直接置于正端应用而无需辅助绕组;10nS的关断延时以及高达4A的下拉电流帮助系统可靠工作于 CCM 模式;可以最大化外驱 MOSFET 的导通时间以获得尽可能高的效率,并且自主检测 DCM 振铃,防止误开通;GATE 钳位机制也在起机前和起机过程中保护 MOSFET 不会误开通。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

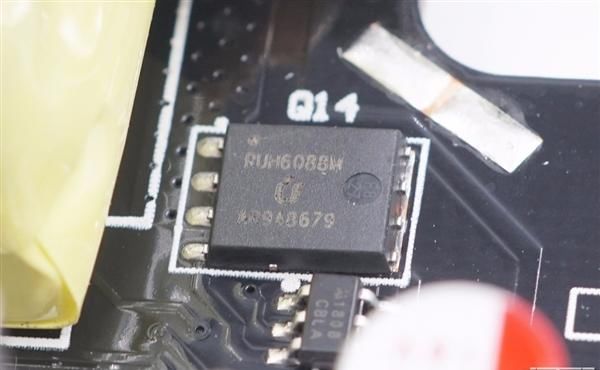

次级同步整流MOS来自锐骏半导体,丝印RUH6088M。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片
PCB板另一侧一览,垂直焊接有输出小板、固态电容和USB-A母座。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

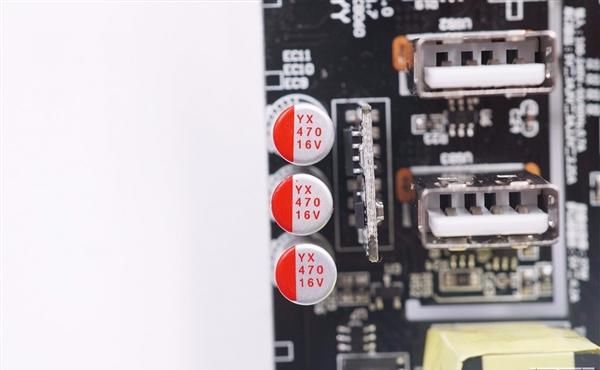

三颗云星输出滤波固态电容规格均为16V 470μF,并联为输出滤波。云星电子YX电容具备高低温特性好、长寿命、超低ESR、耐纹波性能强等特点。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

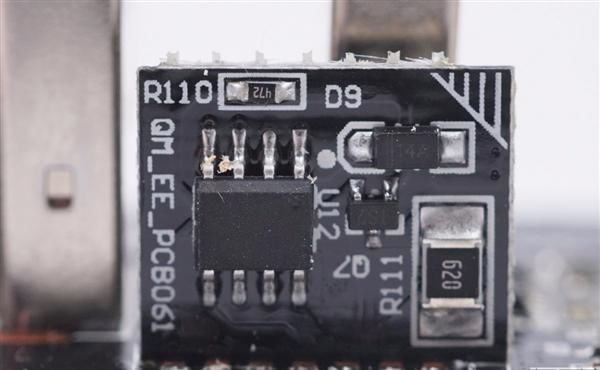

小扳手一颗无丝印芯片,信息不详,用于快充输出切换成5V输出时为输出滤波电容放电。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

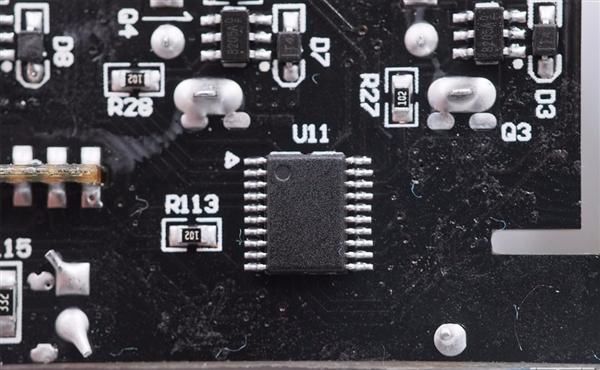

另一颗无丝印芯片,信息不详。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

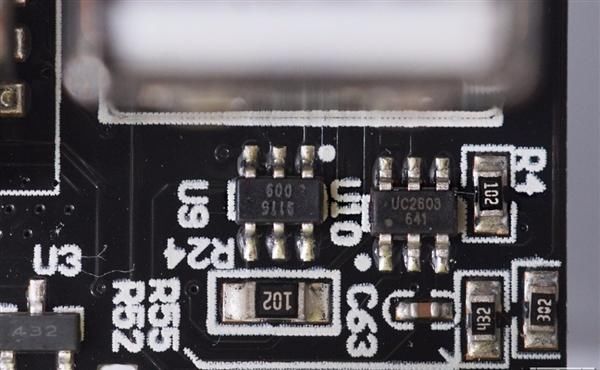

丝印9115芯片和芯卓微UC2603芯片,UC2603是一颗带输出过电流保护的协议芯片。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

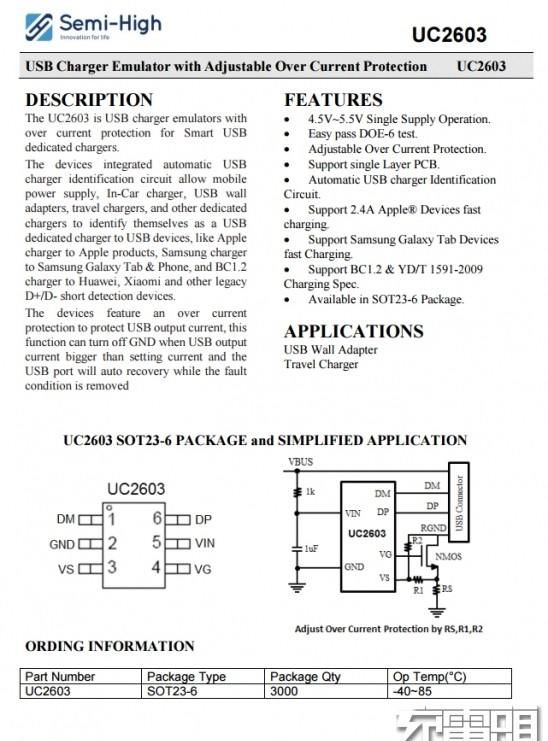

芯卓UC2603资料信息。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

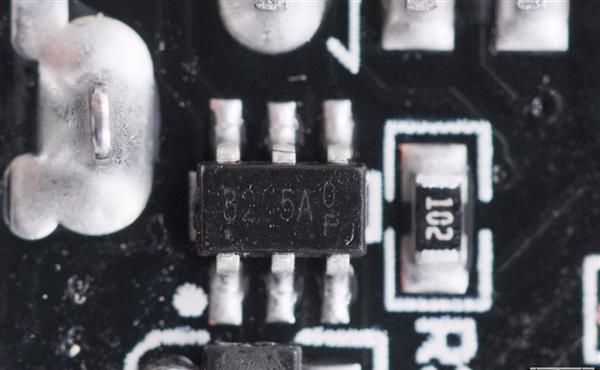

丝印8205A MOS管,这里作为USB-A1口的输出VBUS开关。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

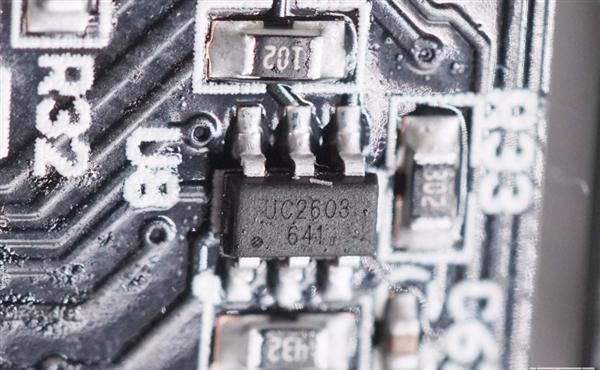

USB-A2口的协议芯片同样采用芯卓微UC2603。
