二、米家三USB-A口快充延长线插座拆解
在对米家快充延长线插座外观以及性能有了初步了解后,我们接下来就对这款产品进行拆解,看看其内部电路如何设计以及用料情况。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

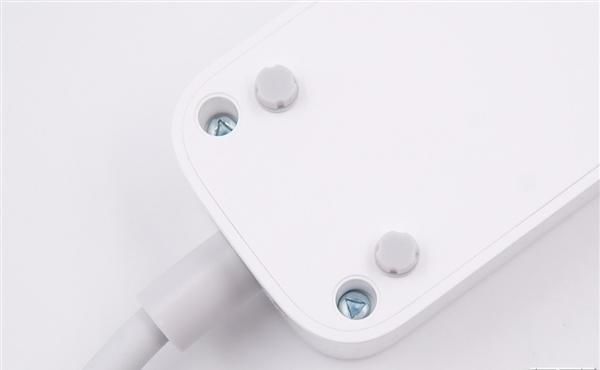

去掉软胶塞,机身四角均采用三角防拆螺丝。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

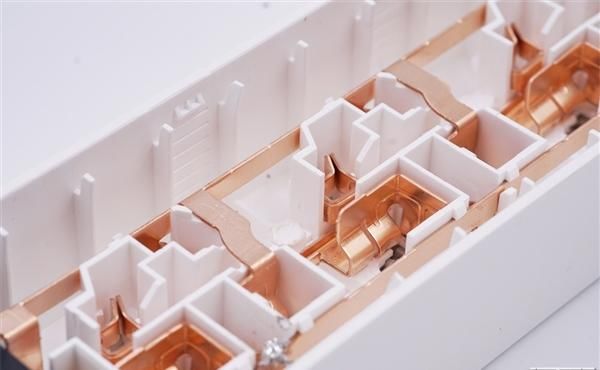

拆掉螺丝打开外壳后,一体铜带使用卡扣进行固定,地线则是跟右侧铜带焊接连接。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

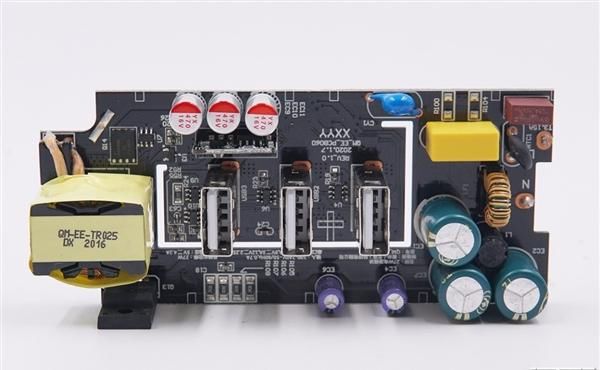

PCB板正面一览,板子左端焊接变压器和初级开关管、固态电容等器件,右端焊接保险丝和电感电容等,中间焊接三个USB-A母座,初次级之间镂空放置隔离板。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

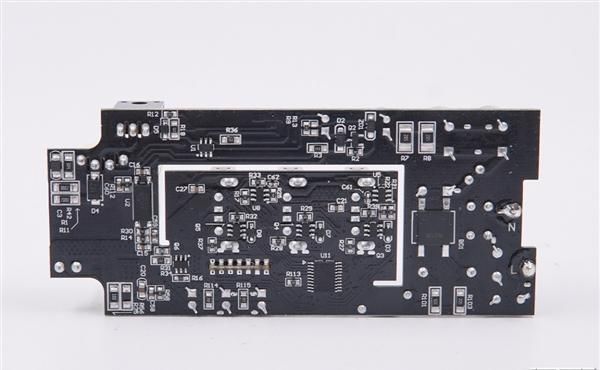

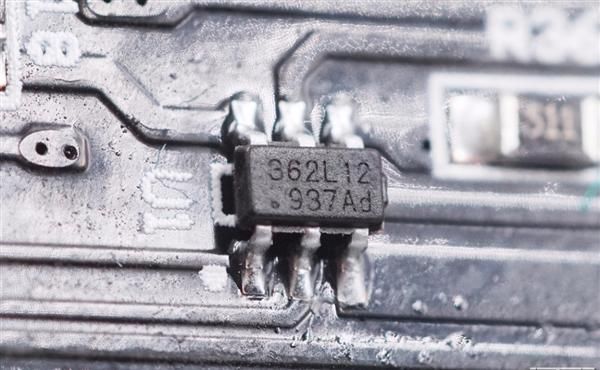

板子背面一览,焊接有整流桥、主控芯片和光耦等。
通过对整个充电器进行观察后发现,其采用典型的AC-DC降压后经过协议握手调节输出电压,三个输出接口采用并联的方式输出,单口输出均可支持快充;当多口插入设备时,充电器输出降为5V输出确保安全。下面我们从输入端开始一一了解这些元器件的信息。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片
PCB板输入端一览,焊接有延时保险丝、NTC浪涌抑制电阻、安规X电容、共模电感和工字电感。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

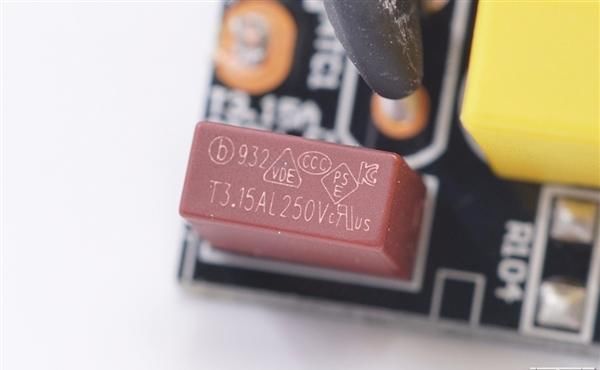

延时保险丝规格为3.15A 250V。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

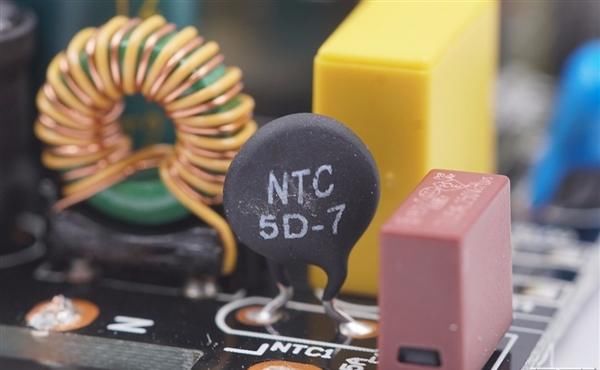

NTC浪涌抑制电阻,用于抑制上电浪涌电流。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

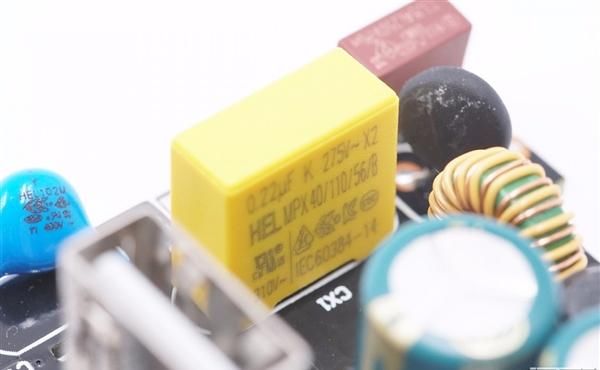

安规X电容规格为0.22μF。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

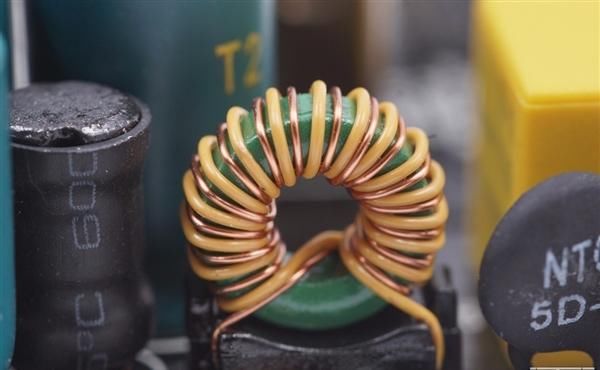

共模电感双线绕制,用于滤除EMI干扰。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

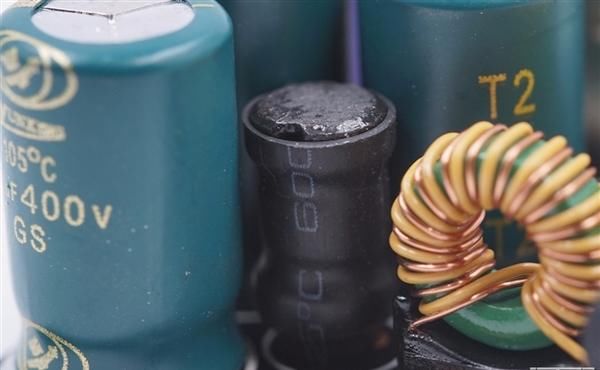

工字电感外套热缩管。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

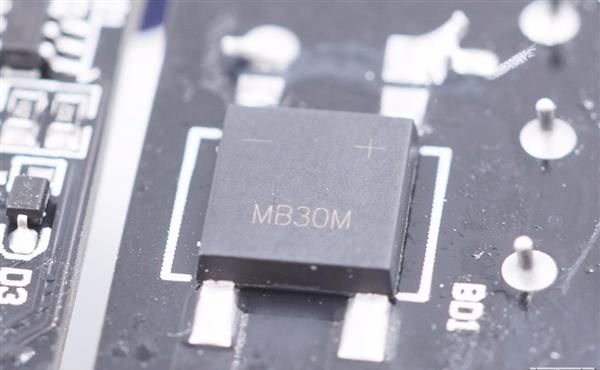

输入端整流桥MB30M。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

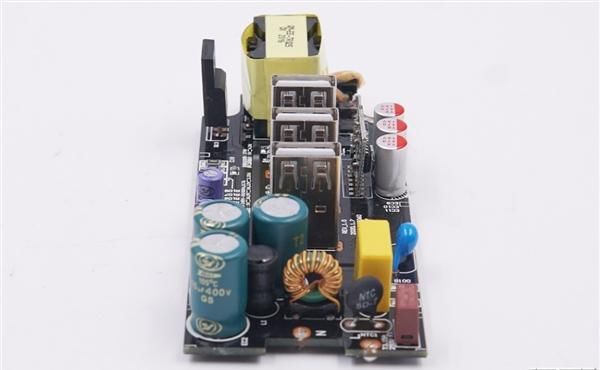

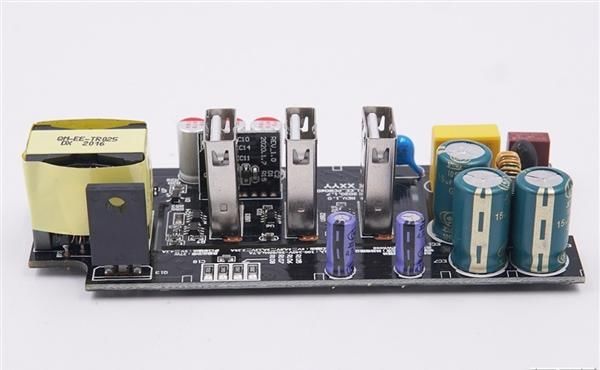

PCB板侧面一览,输入端还焊接有三颗高压滤波电解电容和两颗PWM主控芯片供电电容。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

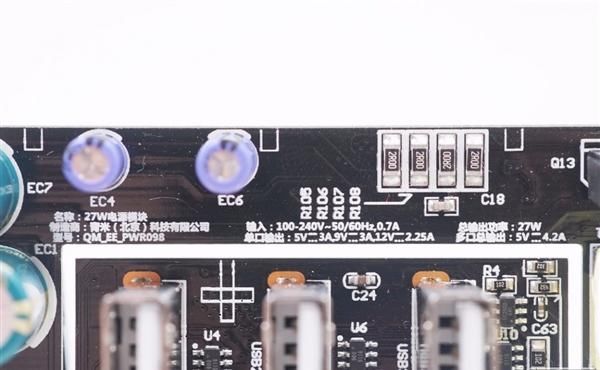

板子上印有充电器的规格参数信息,型号为QM_EE_PWR098;单口输出5V/3A、9V/3A、12V/2.25A;多口输出5V/4.2A;总输出功率27W。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

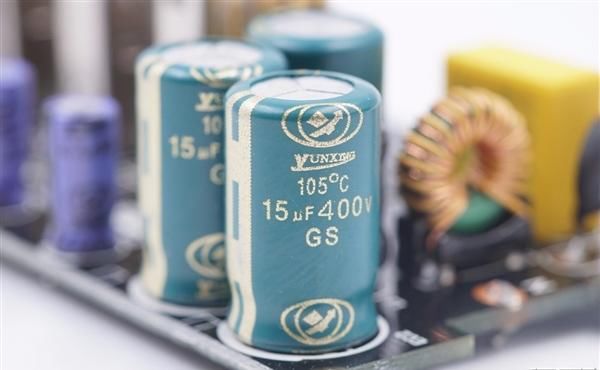

三颗高压滤波电解电容规格均为400V 15μF,并联总计45μF,且均为福建云星电子有限公司的GS-T2系列,产品工作温度范围:-40~ +105℃,+105℃寿命为3000小时。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

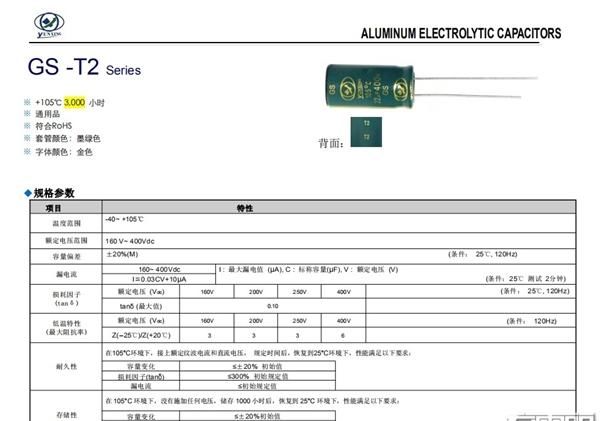

云星电子GS-T2系列规格参数。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片
两颗PWM主控芯片供电电容规格均为4.7μF 50V,来自云星电子的CD11-F系列,该系列电容工作温度范围为-40~ +105℃,在105℃温度下拥有6000小时的寿命。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片

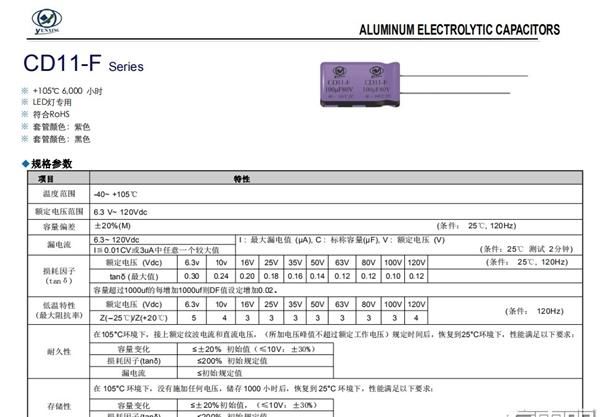

云星电子CD11-F系列规格参数。
 云星电子|三口USB+27瓦快充 米家插线板拆解:用料精细
文章图片
